Πάνω από 50.000 ώρες της ζωής μας υπολογίζεται ότι τις περνάμε καθιστοί μπροστά σε υπολογιστή. Αλλά και κάποιος που δεν κάθεται τόσο πολύ στη δουλειά του, περνά ατέλειωτες ώρες πάνω σε διάφορα άνετα καθίσματα: πίσω από το τιμόνι του αυτοκινήτου, μπροστά στην τηλεόραση, σε μια σαιζλόνγκ στον κήπο ή στο οικιακό του γραφείο. Κάτι σαν καθιστικός μαραθώνιος δηλαδή, όχι απλά κουραστικός αλλά και εξαιρετικά επιζήμιος για την πλάτη σας. Με ενδιάμεση εργασία 20-30 λεπτών σε ένα αναλόγιο – γραφείο, η σπονδυλική σας στήλη χαλαρώνει και το κυκλοφορικό σας σύστημα ζωντανεύει – μαζί και ο εγκέφαλος.
Εδώ θα βρείτε το σχέδιο για ένα λιτό μοντέρνο αναλόγιο-γραφείο που διαθέτει μια μεγάλη θήκη σαν αποθηκευτικό χώρο καθώς και τροφοδοσία ρεύματος. Δεν μπορεί παρά να σας αρέσει.
Το σωστό ύψος εργασίας μπορείτε να το καθορίσετε με τον ακόλουθο τρόπο: λυγίστε το χέρι σας σε 90 μοίρες. Το ύψος μέχρι τον αγκώνα θα σας δώσει το ιδανικό ύψος της εμπρός ακμής τους αναλογίου – γραφείου. Το δικό μας έχει ύψος 109 εκ. και το μήκος της πλάτης φτάνει τα 130 εκ. Το τελευταίο μπορείτε κι αυτό να το προσαρμόσετε στα μέτρα σας αν χρειαστεί.
Ένα αναλόγιο για όλες τις περιπτώσεις
Το νέο σας αναλόγιο εργασίας μπορεί να στερεωθεί και χωρίς το κάτω μέρος στον τοίχο. Με ένα ανάλογο στήριγμα στέκεται και ελεύθερο μέσα στον χώρο χωρίς πρόβλημα.
Τα δύο πλαϊνά έχουν το ίδιο σχήμα, αλλά δεν μπορεί να πάρει το ένα τη θέση του άλλου. Η μικρή πλευρά αριστερά και η μεγαλύτερη κάτω κόβονται με την πριονόλαμα σε κλίση για να δημιουργηθούν τα φάλτσα, αντικριστά.
Τις γωνιακές ενώσεις στα κομμάτια της κατασκευής θα πρέπει να τις προσέξετε ιδιαίτερα. Το οριζόντιο πάνω μέρος και η πίσω πλάκα, κόπηκαν με φάλτσο 40 μοιρών ώστε κολλημένα ανάποδα σχηματίζουν μια γωνία 100 μοιρών. Και το καπάκι του γραφείου φαλτσοκόβεται στην πάνω ακμή του (30 μοίρες). Κρυμμένο στο εσωτερικό και τροφοδοτημένο με την ανάλογη τάση μέσα από μια τρύπα, ένα τριπλό πολύπριζο.
Για ελεύθερη τοποθέτηση είναι κατάλληλη η πιο κάτω κατασκευή. Στην πλάτη του στηρίγματος θα προστεθεί μια βάση από πίσω, η οποία, για λόγους καλύτερης εμφάνισης, θα πρέπει να έχει πλάτος μόνο 40 εκ. Στη στήριξη μόνο του αποθηκευτικού χώρου στον τοίχο, θα πρέπει στο κάτω άκρο του πίσω μέρους να μονταριστεί μια οριζόντια σανίδα στήριξης για ευθυγράμμιση.
Τρεις τυφλές τρύπες σε ένα απλό καδρονάκι στον τοίχο, υποδέχονται τις τρεις ξύλινες τάπες του ραφιού -έτσι όλα θα στερεωθούν χωρίς να γλιστρήσει τίποτα.
Ρυθμίστε το δισκοπρίονο χειρός σε μια κλίση 40 μοιρών. Ρυθμίστε επίσης ανάλογα και το βάθος κοπής.
Με ένα οδηγό κόψτε την πλάτη στο μήκος των 130 εκ. Στη συνέχεια θα μαρκάρετε τα σημεία για τις τρύπες.
Μαρκάρετε πρώτα στο καδρονάκι του τοίχου (3,7×5,4×50 εκ.) και μετά, αντίστοιχα, στο κομμάτι του κοντραπλακέ.
Με ένα τρυπάνι Forstner 20 χιλ. ανοίξτε τις τυφλές τρύπες (βάθος περίπου 1,0 εκ.) στα μαρκαρισμένα σημεία.
Στερεώστε τα δύο κομμάτια μεταξύ τους με αυτοκόλλητη ταινία, με τις φαλτσοκομμένες ακμές προς τα κάτω.
Αναποδογυρίστε τώρα τα δύο ενωμένα κομμάτια και κολλήστε τις ξύλινες τάπες. Η πρόσοψή τους να κοιτά προς τα πάνω.
Απλώστε ξυλόκολλα στις φαλτσοκομμένες ακμές, αναδιπλώστε το ένα κομμάτι και κολλήστε τα δύο κομμάτια μεταξύ τους.
Ώσπου να στεγνώσει η κόλλα μπορείτε να τα συγκρατήσετε ενωμένα απλά με τρεις λωρίδες αυτοκόλλητης ταινίας.
Μετά από το στέγνωμα καθαρίζετε ξύνοντας προσεκτικά με ένα σκαρπέλο την κόλλα που έχει ξεχειλίσει.
Τα δύο πλαϊνά φαλτσοκόβονται στις κάτω και εμπρός ακμές τους. Φυσικά, στις δύο πλευρές οι φαλτσοκοπές γίνονται αντικριστά, αντίστροφα δηλαδή. Για αυτό προσέξτε καλά προτού τοποθετήσετε τον οδηγό και το πριόνι.
Αποτυπώστε τις διαστάσεις των πλαϊνών από το σχεδιάγραμμα πάνω στις δύο πλάκες κοντραπλακέ πάχους 16 χιλ. (53×25 εκ.)
Ρυθμίστε το δισκοπρίονο σε 45 μοίρες και κόψτε την εμπρός ακμή και την ακμή δαπέδου. Την πλάτη θα την κόψετε χωρίς φάλτσο.
Ρυθμίστε το στοπ βάθους (ανάλογα με το μήκος της μύτης του τρυπανιού) έτσι ώστε να προεξέχουν οι ξύλινες καβίλιες 10-11 χιλ.
Ανοίξτε τις τρύπες για τις καβίλιες.: Τοποθετήστε οριζόντια το δράπανο, αφού βάλετε ένα πηχάκι κάτω από το κοντραπλακέ.
Σχεδιάστε στα πλαϊνά τα ανοίγματα για τα καλώδια, υπολογίζοντας το πλάτος ανάλογα με τις συσκευές που θα έχετε.
Προτού ανοίξετε τις τρύπες με τρυπάνι Forstner των 22 χιλ. βάλτε από κάτω σαν υπόστρωμα ένα ρετάλι ξυλόπλακας.
Κόψτε μετά τα ανοίγματα από την ακμή μέχρι την τρύπα και επεξεργαστείτε συμπληρωματικά το «κανάλι» με τη ράσπα.
Τα κομμάτια του αναλογίου – γραφείου κόβονται με 45 μοιρών ή 25 μοιρών φάλτσο. Κατά το κόψιμο προσέχετε μήπως γλιστρήσει κάποιο κομμάτι.
Πριν από το μοντάρισμα απλώστε τα τέσσερα κομμάτια για τον αποθηκευτικό χώρο πάνω σε ένα επίπεδο υπόστρωμα, όπως βλέπετε στο σχεδιάγραμμα.
Με αυτοκόλλητη ταινία συνενώστε τα δύο πλαϊνά και την πρόσοψη στην πλάκα δαπέδου του αποθηκευτικού χώρου.

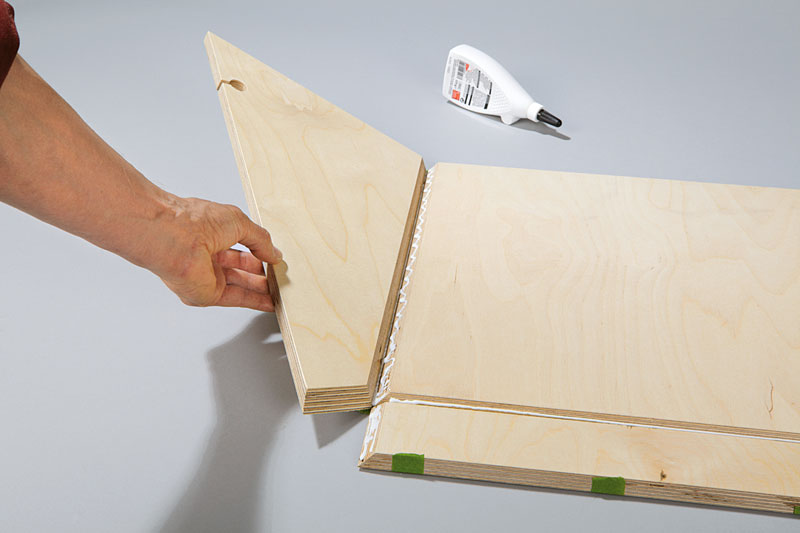

Αναποδογυρίστε, απλώστε ξυλόκολλα στις φαλτσοκομμένες ακμές και κολλήστε τα κομμάτια με προσοχή.
Τα τρία κάθετα ενωμένα κομμάτια τα στερεώνετε με αυτοκόλλητη ταινία ώσπου να στεγνώσει καλά η ξυλόκολλα.
Στην εξωτερική πλευρά του αποθηκευτικού χώρου λειαίνετε καθαρά τις ακμές τρίβοντας και την κόλλα που έχει ξεχειλίσει.
Ακουμπήστε τον αποθηκευτικό χώρο και το καπάκι στην πλάτη για να μρκάρετε τις αντικρυστές τρύπες για τις καβίλιες.
Βάλτε τα σημαδευτήρια και πιέστε δυνατά. Αφαιρέστε πάλι το «κουτί» και ανοίξτε τις τρύπες για τις καβίλιες (10-11 χιλ. βάθος).

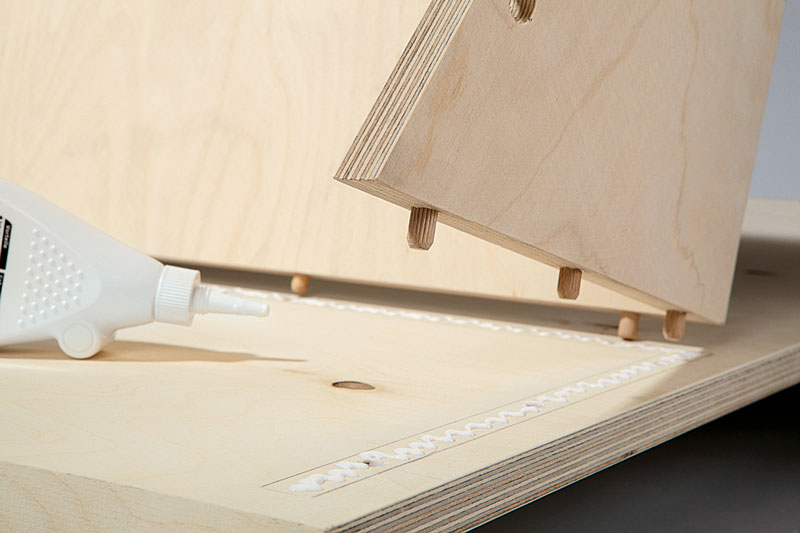

Κολλήστε τις καβίλιες στις τρύπες του αποθηκευτικού χώρου. Απλώστε κόλλα στις ακμές και μοντάρετε το κουτί με την πλάτη.
Βάψτε με ακρυλικό χρώμα δύο χέρια και τρίψτε ενδιάμεσα με 150άρι γυαλόχαρτο. Πρώτα ξύστε την ξεραμένη κόλλα.
Τις ακμές τις βάφετε με ένα μικρό πινέλο στο χρώμα που σας αρέσει (στη δική μας περίπτωση κόκκινο της φωτιάς).
Τους μεντεσέδες του μέτρου θα τους βιδώσετε πάνω στο καπάκι και στο στήριγμα. Χρειάζεται προσοχή λοιπόν στη φαλτσοκοπή της πάνω ακμής του καπακιού: το πριόνι πρέπει εδώ να οδηγηθεί κατά μήκος με κλίση 30 μοιρών γιατί αλλιώς μπορεί να αποσυναρμολογηθεί ο μεντεσές στο πρώτο κλείσιμο.
Κόψτε τον μεντεσέ του μέτρου σε μήκος 65 εκ. (στο πλάτος του γραφείου) και σε μήκος 40 εκ. (για το πίσω στήριγμα).
Στερεώστε στο καπάκι τον μεντεσέ με βίδες 2,5×16 χιλ. Ποντάρετε τα σημεία με ένα σουβλί. Μετά βιδώστε το καπάκι στην πλάτη.
Το καδρονάκι αποτρέπει το γλίστρημα και διευκολύνει το μοντάρισμα του αποθηκευτικού χώρου ακόμα και χωρίς το κάτω μέρος.
Υλικά κατασκευής
Εργαλεία/ αναλώσιμα
Γωνία, μεταλλικός χάρακας, σκαρπέλο, ράσπα, σιδηροπρίονο, σιγάτσο, τρυπάνι Forstner 20 χιλ. σουβλί, λίμα, επαναφορτιζόμενο δραπανοκατσάβιδο, πινέλο, αφρώδες ρολό, σκαφάκι βαψίματος, αυτοκόλλητη χαρτοταινία.
